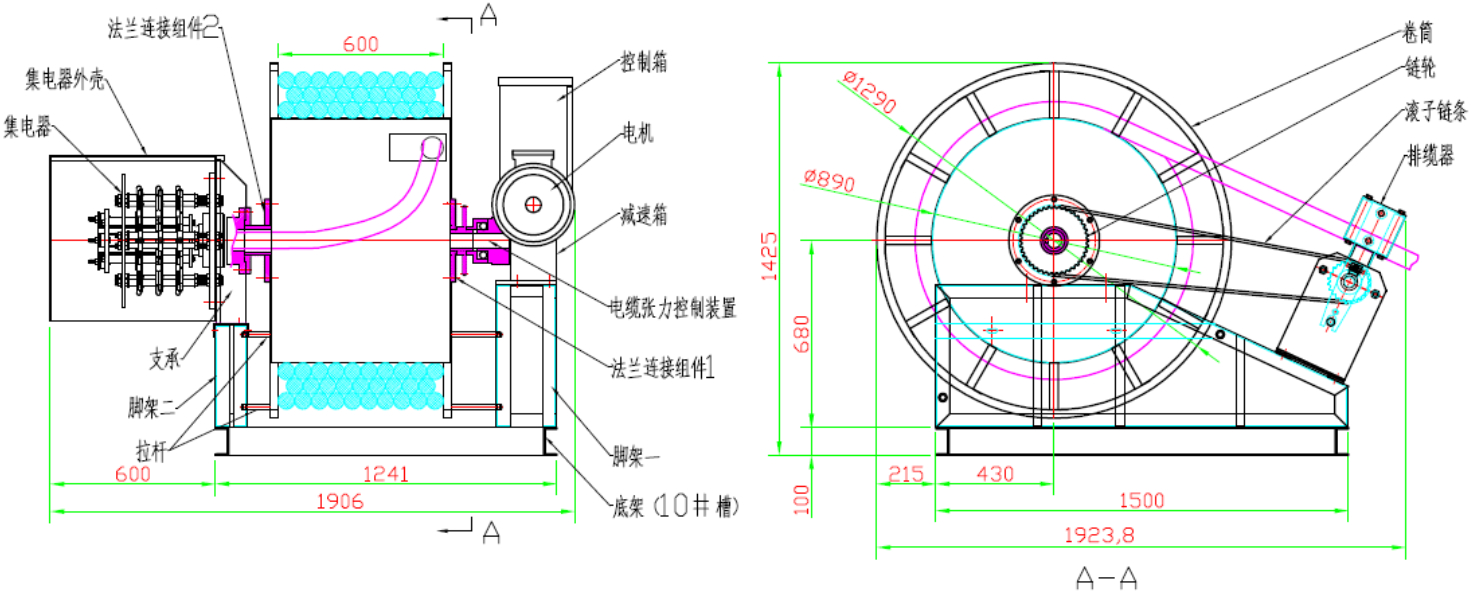

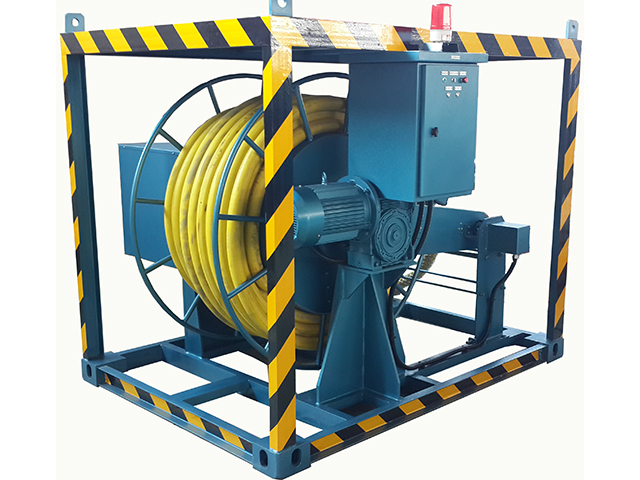

SVF系列船舶岸电电缆卷筒是我司针对港口码头收放岸电电缆而特别设计订制的专利产品。该电缆卷筒不同于普通的电缆卷筒，该电缆卷筒根据收放岸电电缆的应用特点安装了一套机械式电缆张力检测控制装置，当船舶装卸货物时或涨退潮时能随船舶起落自动收紧或放松电缆，保证岸电电缆处于合理的张紧的状态。该电缆卷筒具有如下特点：
1.1、能自动根据岸电电缆的张力（张力阀值可调）自动收紧或放松电缆，当岸电电缆的拉伸力超过张力阀值时电缆卷筒处于自由释放状态，确保岸电电缆不会承受过大的拉力而损坏电缆。
1.2、电缆卷筒安装双向螺杆排缆器，可横向多层整齐卷绕电缆，大大减少电缆卷筒的直径。
1.3、电缆收放电机采用变频器驱动，实现收放电缆的速度任意无级调速以及缓速起动收放电缆的控制。
1.4、电缆卷筒的工作电源采用宽输入电源设计，能自动适应380V／50HZ的港口陆上电源和440V／60HZ船上电源，方便电缆卷筒安放在陆上或船上使用。
1.5、集电器、电控箱、收放电机的防护等级达到IP65，电缆卷筒整体喷涂环氧富锌防锈底漆和桥梁专用的聚氨脂面漆，完全满足港口码头或船上户外使用环境要求。
SVF系列船舶岸电电缆卷筒技术参数
|
项目 |
序号 |
规格、内容 |
440V级别低压电缆卷筒 |
6.6KV级别高压电缆卷筒 |
|
使用环境 |
1 |
设备工作环境 |
港口码头或船舶户外使用环境 | |
|
2 |
设备防护等级 |
集电器、电控箱、收放电机的防护等级达到IP65 | ||
|
操作电源输入指标 |
3 |
输入电源 |
自动适应380V／50HZ的港口陆上电源和440V／60HZ船上电源 | |
|
4 |
输入电源制式 |
三相三线制 | ||
|
电缆电气性能指标 |
5 |
电缆额定电压 |
500VAC |
7.2KVAC |
|
6 |
电缆直径 |
3X150mm2 |
3X50mm2 | |
|
7 |
电缆长度 |
50米 |
100米 | |
|
8 |
电缆类型 |
丁腈橡胶柔性卷筒专用电缆 | ||
|
9 |
电缆重量 |
350kg | ||
|
结构性能指标 |
10 |
集电器额定电压 |
500VAC |
7.2KVAC |
|
11 |
集电器额定电流 |
500A |
200A | |
|
12 |
排缆方式 |
横向多层排缆 | ||
|
13 |
排缆器 |
双螺杆排缆器 | ||
|
14 |
收放电缆电机功率 |
3KW | ||
|
15 |
收放电缆电机驱动 |
VACON变频器 | ||
|
16 |
收放电缆速度 |
无级任意调速并有缓速起动功能 | ||
|
17 |
外型尺寸 |
2000mm（长）x2000mm（宽）x1500mm（高） | ||
|
18 |
重量 |
750kg（不含电缆） | ||
|
19 |
颜色及防护 |
颜色：天蓝色。电缆卷筒整体喷涂环氧富锌防锈底漆和桥梁专用聚氨脂面漆。 | ||
安利码头岸电系列产品资料下载请点击：http://www.jmanli.com/editor/uploadfile/anli008.pdf
